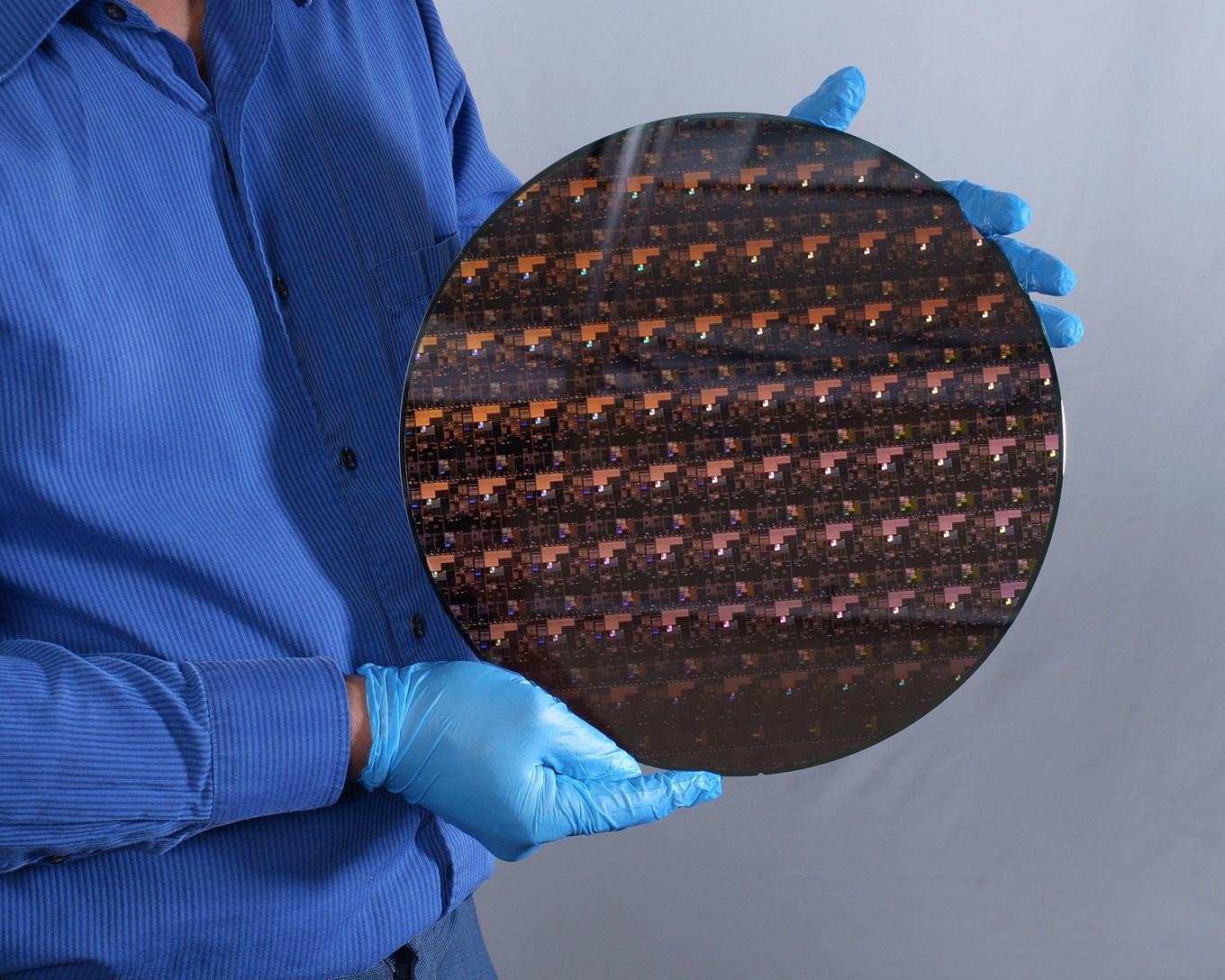

IBM ukázalo prvé čipy vytvorené na 2nm architektúre |
Vývoj čipov napreduje oveľa rýchlejšie ako ich výroba a IBM práve predstavilo doteraz najmenšiu 2nm architektúru.
Vývoj čipov napreduje oveľa rýchlejšie ako ich výroba a IBM práve predstavilo doteraz najmenšiu 2nm architektúru. Znamená to, že tranzistory sú od seba vzdialené len 2nm, čím sa pomaly dostávajú k minimálnej hranici. Totiž firmy hovoria, že ak sa dostanú na 1nm, následne už veci začnú byť veľmi komplikované.
2nm proces umožňuje o 45% vyšší výkon a o 75% nižšiu spotrebu ako 7nm proces. Ale čísla pri nanometrových procesoch neznamenajú všetko. Každá firma si to totiž meria inak a dôležité je nakoniec to, koľko tranzistorov reálne zmestia na milimeter štvorcový a akú spotrebu na ne potrebujú.
Vyzerá, že IBM zmestilo približne 333 miliónov tranzistorov na milimeter štvorcový, čo je o trochu viac ako 300 miliónov v plánovanom 3nm TSMC procese. Intel medzitým pripravuje 7nm, v ktorom bude mať 200-250 miliónov tranzistorov na mm2, čo je pre zaujímavosť viac ako dvakrát viac, ako má TSMC na 7nm architektúre. Aktuálna 10nm architektúra Intelu je hustejšia ako 7nm TSMC.

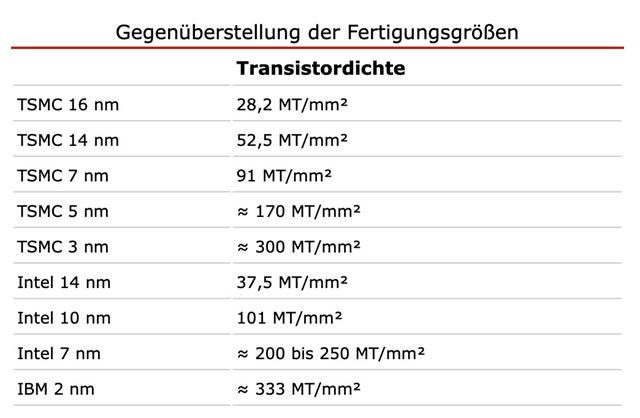

Aktuálna tabuľka pre zaujímavosť vyzerá nasledovne:
